电话
手机

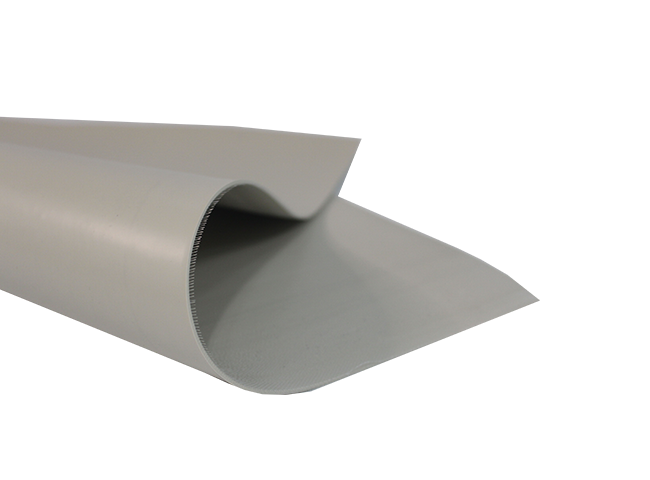

CS-70系列是一款高温下可瓷化的新型陶瓷化硅橡胶实心材料，常温下具有硅橡胶的所有特性，高温时可以转化为具有绝缘、隔热、隔火、缓冲等优点的“陶瓷化”坚硬壳体，从而起到很好的防火阻燃作用。这款材料可以与玻纤复合，进行一体化生产， 是铁路交通、工业环境和电子设备中要求防火、阻燃材料的理想选择。
| 物理性能 | 测试方法 | 典型值 | |
| CS70-1.0T | CS70-1.0T-G | ||
| 颜色 | 目测 | 米黄色 | |
| 厚度（mm） | ASTM D374/D374M | 1.0 | |
| 密度（g/cm3） | ASTM D792 | 1.4 | |
| 硬度（Shore A） | ASTM D2240 | 70±5 | 70±10 |
| 压缩永久变形，% （150℃，168 h，压缩量 25%） | ASTM D395 | < 12 | |
| 拉伸强度（MPa） | ASTM D412 | 2.3 | > 1.6 |
| 断裂伸长率（%） | ASTM D412 | 80 | > 7 |
| 撕裂强度（N/mm） | ASTM D624 | 7 | > 12 |
| 导热系数（W/(m·K)） | ASTM E1461 | 0.3 | 0.25 |
| 体积电阻率（Ω·cm） | ASTM D257 | >1013 | >1012 |
| 高温燃烧（1200℃，30 min） | / | 不开裂 | |
| 阻燃等级 | UL 94 | V-0 | |
| 推荐使用温度（℃） | SAE J-2236 | -60~220 | |
| RoHS Compliant | / | YES | |
以上数据为总体测试的平均值，可以联系我司提供更多技术信息。
